Cuộc thử nghiệm lần thứ 2 của Coolnomix – 250 Bishopsgate, Luân Đôn

Tóm lược

Báo cáo này đề cập đến cuộc thử nghiệm lần thứ 2 về thiết bị điều hoà tiết kiệm năng lượng của Coolnomix và cuộc thử nghiệm này là sự tiếp nối cho sự thành công từ cuộc thử nghiệm đầu tiên được thực hiện vào mùa thu năm 2015 tại Gogarburn. Cuộc thử nghiệm tại Gogarburn đã giúp đơn vị Airedale Alpha Cool CRAC tiết kiệm được 25% điện năng tiêu thụ khi đơn vị này cung cấp điện cho một trong những căn hộ UPS. Trước tình huống phức tạp do UPS đưa ra và những thách thức về độ tin cậy của thiết bị điều hoà không khí, kiểm soát xây dựng bên ngoài toà nhà và quản lí thử nghiệm từ xa đã đồng ý thực hiện một cuộc thử nghiệm lần thứ 2 trên các đơn vị nhỏ hơn và trong một môi trường khác. Sau một khoảng thời gian xem xét nhiều sự lựa chọn khác nhau cho cuộc thử nghiệm lần 2 này, phòng   ?   ở 250 Bishopsgate đã được chọn vì những phòng ở đây có tải tương đối ổn định, hoạt động 24/7 và hiếm khi có bất kì sự can thiệp nào của con người hay của kiểm soát toà nhà.

Mục đích thử nghiệm

Mục đích chính của thử nghiệm này là để khẳng định lại những phát hiện của cuộc thử nghiệm Gogarburn và chứng tỏ thiết bị này tiết kiệm được ít nhất 15% điện năng tiêu thụ, nhưng quan trọng là nó được thử nghiệm trên những thiết bị và môi trường khác nhau. Còn một mục đích khác là muốn chứng minh rằng việc tiết kiệm năng lượng vẫn có thể thành công khi Coolnomix được lắp đặt ở những nơi khác nhau trong một môi trường mở (chia sẻ tải).

Thiết lập thử nghiệm

Phòng   ?   ở 250 Bishopsgate có 4 máy Daikin Seasonal Classic được lắp đặt và chia sẻ tải trong cùng một phòng, mỗi máy có một bộ điều khiển Daikin riêng gắn tường. Cuộc thử nghiệm được tiến hành như sau:

Coolnomix

Có 4 chiếc quạt thông gió trong nhà, mỗi chiếc được lắp đặt một thiết bị Coolnomix và được kết nối qua các bộ phận có sẵn của bảng mạch in (pcb) bằng cách sử dụng phương pháp kết nối Coolnomix. Nguồn điện cho thiết bị Coolnomix đã được lấy ra từ nguồn cung cấp cuộn dây quạt và một công tắc trực tuyến được cài đặt để cho phép Coolnomix được bật và tắt theo yêu cầu trong suốt giai đoạn dùng thử.

Tất cả bốn bộ điều khiển gắn tường đã được cài chế độ chỉ làm mát và đến 21 ° C. Với các vị trí khác nhau trong phòng và các vị trí khác nhau của các nguồn nhiệt chính bên trong căn phòng này, người ta hy vọng rằng chúng ta sẽ thấy một hoặc hai thiết bị hoạt động nhiều hơn các thiết bị khác.

Gíam sát

Hai màn hình công suất trực quan OWL 3 pha được sử dụng để giám sát 4 đơn vị ngưng tụ bên ngoài. Điều này được thực hiện bằng cách kết nối một kẹp CT của màn hình 3 pha vào nguồn cung cấp điện của mỗi bộ ngưng tụ (tức là hai bình ngưng kết nối với một màn hình đơn bằng cách sử dụng hai trong ba đầu vào của nó và để lại một đầu vào của màn hình không sử dụng).

Cả hai màn hình OWL đều được kết nối thông qua kết nối LAN tới bộ định tuyến thẻ SIM, nó truyền dữ liệu thu thập được tới hai tài khoản riêng biệt trên nền tảng giám sát web OWL.

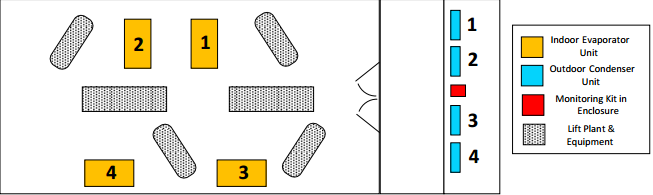

Bố cục phòng ?

• Indoor Evaporator Unit: Quạt thông gió trong nhà
• Outdoor Condenser Unit: Bộ ngưng tụ ngoài trời
• Monitoring Kit in Enclosure: Bộ phụ kiện giám sát
• Lift Plant & Equipment: ? & Thiết bị

Kết quả thử nghiệm

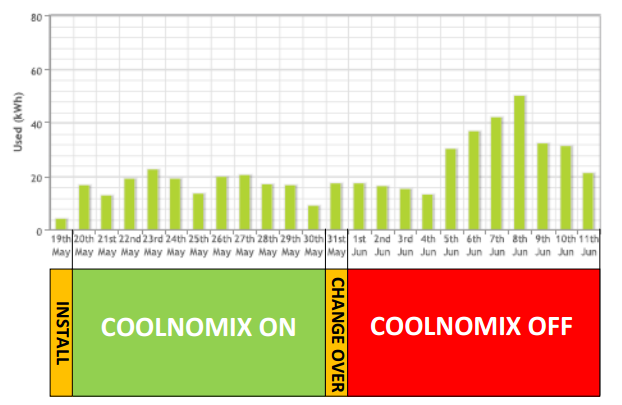

• Biểu đồ thể hiện mức tiêu thụ kết hợp cho AC 1 và 2 (đơn vị tính: kWh)

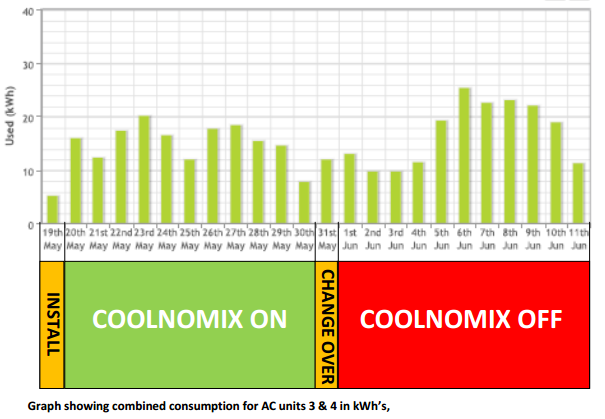

• Biểu đồ thể hiện mức tiêu thụ kết hợp cho AC 3 và 4 (đơn vị tính: kWh)

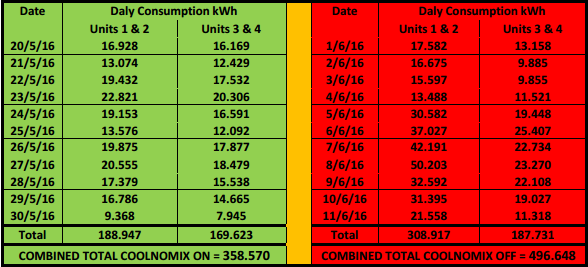

• Daly Consumption kWh: Tiêu thụ hàng ngày (kWh)

• Tiết kiệm 27.8%

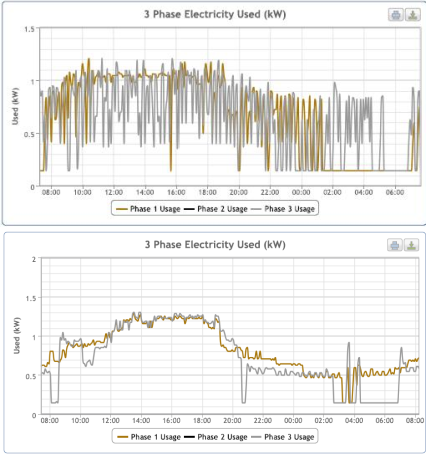

Có thể thấy rõ sự vận hành của Coolnomix qua 2 đồ thị bên dưới, đồ thị thể hiện những đơn vị AC dưới sự kiểm soát của OWL (các đường màu nâu và xám), với Coolnomix bật (đồ thị trên) và Coolnomix tắt (đồ thị dưới).

• Sử dụng điện 3 pha

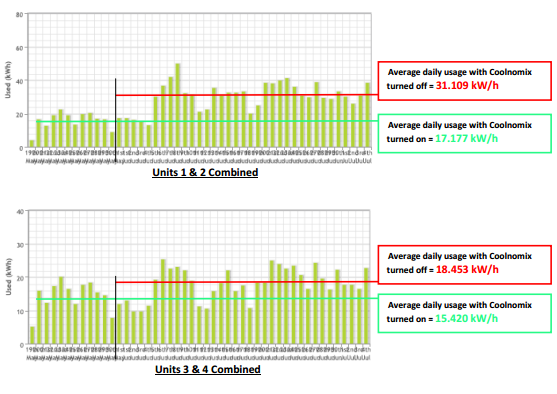

• Sau một thời gian dài giám sát để khẳng định lại quy chuẩn sử dụng khi tắt Coolnomix, 2 đồ thị bên dưới là kết quả cho cả 4 đơn vị.

Qua 45 ngày thử nghiệm sự kết hợp của 4 đơn vị, chúng tôi đạt được kết quả là điện năng tiêu thụ trung bình hàng ngày khi tắt Coolnomix là 49.563 kWh và khi bật Coolnomix là 32.597 kWh.
